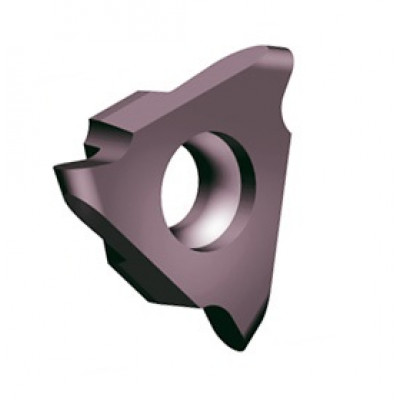

QC16R140-R02 YBG205 канавочная пластина

Подача (f), мм/об:                                                                 0.02, 0.06
Количество режущих кромок:                                                 три
Глубина обработки:                                                                2.0
Ширина реза, мм:                                                                  1.4
Профиль:                                                                               прямоугольные канавки
Условия обработки:                                                                Чистовая, Получистовая
Радиус скругления, мм:                                                           0.2
Обозначение пластины:                                                          QC16R**
Обрабатываемый материал:                                                    Нержавеющая сталь, Жаропрочные сплавы, Сталь

Канавочные пластины QC16R140-R02 YBG205 имеют три режущие кромки, предназначены для прорезания неглубоких наружных и внутренних канавок под уплотнительные, стопорные кольца. Особенностью пластин является прецизионная шлифовка с высокими допусками и острая режущая кромка для высокоточной обработки. Сменный режущий элемент устанавливается на токарный канавочный резец, крепление которого осуществляется винтом.

Форма кромки - плоская, для точения прямых канавок.

Максимальная глубина канавки La max = 2.0 мм.

Ширина проточки канавки S = 1.40 мм.

Твердый сплав YBG205 – ультрамелкозернистая основа сплава в сочетании с модернизированным покрытием на основе AlTiN позволяет производить эффективную обработку стали, нержавеющей стали, жаропрочных материалов.
