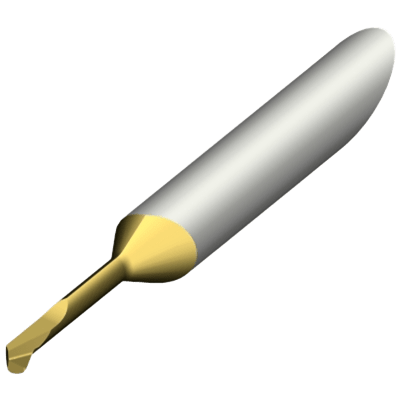

CXS-04TE98-15-4220R 1025 твердосплавная резцовая вставка CoroTurn® XS для точения

Номер по каталогу:                                                     5726580
Главный угол в плане (KAPR) :                                     98 deg
Главный угол в плане (дюйм.) (PSIR) :                          -8 deg
Радиус при вершине (RE) :                                           0,15 mm
Max глубина резания (APMX) :                                      0,8 mm
Интерфейс со стороны станка (ADINTMS) :                   CoroTurn XS -metric: 4
Max угол врезания (RMPX) :                                         44 deg
Min диаметр отверстия (DMIN1) :                                 4,2 mm
Max вылет (OHX) :                                                       23 mm
Рабочая длина (LU) :                                                   20 mm
Исполнение (HAND) :                                                   R
Сплав (GRADE) :                                                         1025
Основа сплава (SUBSTRATE) :                                      HC
Покрытие (COATING) :                                                 PVD TIALN+TIN
Тип подвода СОЖ к инструменту (CNSC) :                    0: without coolant
Тип подвода СОЖ к зоне резания (CXSC) :                   0: no coolant exit
Диаметр соединения (DCON) :                                     4 mm
Функциональная длина (LF) :                                       37,25 mm
Функциональная ширина (WF) :                                   1,95 mm
Функциональная высота (HF) :                                     0 mm
Ширина корпуса (WB) :                                                2,95 mm
Материал корпуса (BMC) :                                           Carbide
Масса элемента (WT) :                                                 0,015 kg
Классификация материала, уровень 1 (TMC1ISO) :        P;  M;  K;  N; S
